GT系列气动执行器

GT系列气动执行器型号：GTD双作用、GTE单作用（弹簧复位）
GT系列气动执行器规格：GT40、GT52、GT65、GT80、GT90、GT100、GT100、GT125、
      Gt145、GT160、GT190、GT210、GT255、GT300、GT350
GT系列气动执行器旋转角度：90°
GT系列气动执行器输出扭矩：10-6220Nm（5.Obar双作用式）
一双活塞齿轮齿条传动结构
一接口尺寸符合NAMUR标准
一铝合金缸体表面阳极氧化处理
一可配手动操作机构
一滑动部分采用无油轴承增加使用寿命
一可配各种控制附件
一输出连接符合标准DIN/IS05211、DIN3337

 一、GT型系列气动执行器 概述

GT型系列气动执行器是将压缩空气为动力,通过活塞齿条、齿轮的机械传动，以角行程输出扭距的气动执行器，产品外型小、重量轻、使用寿命长性能高。是目前一种新型的气动执行器产品。分为双作用和单作用（弹簧复位）。适用于角行程控制阀（球阀、蝶阀类）的开关和调节。也可用于其它需要回转的场合。
二、GT型系列气动执行器 特点及参数

基本设计：气动双活塞执行器、型号 GTD=双作用式、型号 GTE=单作用式(有弹簧返回)。
制造特点：超宽面齿条(活塞)小齿轮传动技术、活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。单作用式有保险弹簧座。
采用标准：执行器与阀门连接：四个或八个螺栓孔符合标准 DIN/ISO 5211，轴装配孔符合标准DIN 3337。可供选择的装配轴孔有多种形状尺寸选择 。 执行器与控制阀连接：GTD/GTE100+350 符合标准 NAMUR或VDI/VDE 3845，GTD/GTE040+90 通过转接板连接。
执行器与信号盒连接：符合 VDI/VDE 3845。 零件材料：壳体：铝合金表面阳极化处理。
端盖：铝合金表面喷塑处理。
活塞/齿条：铝合金。
密封O型圈：丁睛橡胶=NBR70。
轴承垫圈/导环：塑料。
环境温度：-20 ～ 90O ℃
回转角度：双作用式=90度，单作用式=90度，标准执行器旋转轴角度从两端可调节 -5 ～ +5 度。
输出扭矩：3 ～ 10000Nm
空气压力：2 ～ 8bar，10bar。
附件：电磁阀、电气定位器、限位开关（有机械式、接近式）、气源处理三联件（有减压器、过滤器、油雾器）、手操机构。

压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(A)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。可以从两端调整微量角度，松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母 (E)。反之压缩空气则从气口(A)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(B)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。

单作用式（弹簧复位）

压缩空气从气口(B)进入气缸两活塞(C)之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(A)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。在压缩空经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(B)排出，同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。可以从两端调整微量角度，松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度,锁紧螺母(E)。

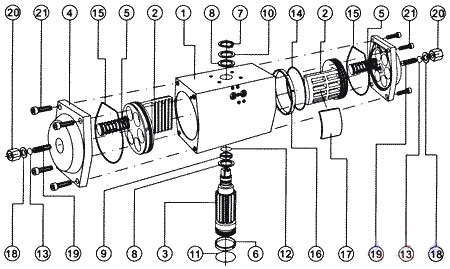

四、GT型系列气动执行器 解剖图及零配件
